氣動對夾襯膠蝶閥是用圓盤式啟閉件往復回轉90度左右來開啟、關閉和調節流體通道的一種 閥門。氣動襯膠蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還可同時具有良好的流量凋節功能和關閉密封特性，是近十幾年來發展最快的閥門品種之一。
設計與制造：GB12238
結構長度：GB12221（20系列）
法蘭連接尺寸：GB4216

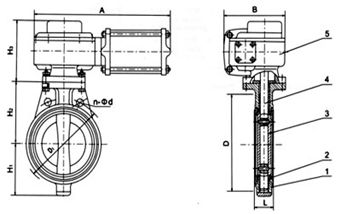

部件列表：1、閥體 2、閥座 3、蝶板 4、閥桿 5、氣動裝置
| 密封圈材料代號 | 適用溫度 | 適用介質 |
|---|---|---|
| NR | ≤85℃ | 水、空氣、酸堿類 |
| CR | ≤85℃ | 水、煤氣、酸堿類 |
| NBR | ≤100℃ | 水、油品 |
| EPDM | ≤120℃ | 水、蒸汽、一般酸堿類 |
| FKM | ≤150℃ | 水、蒸汽、強酸堿類 |
| 閥體 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
|---|---|
| 蝶板 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料 |
| 閥桿 | 碳鋼鍍鎳磷、不銹鋼 |
| 閥座密封圈 | 天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM |
| 氣動裝置 | 組合件 |
壓力等級：PN（MPa） 1.0 1.6
襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
| 公稱通徑DN | 公稱壓力MPa | 工作壓力MPs | L mm |
D mm |
D1 mm |
n-Φd mm |
H1 mm |
H2 mm |
氣動裝置 | 氣源接頭 | 質量 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型號 | A mm |
B mm |
H3 mm |
|||||||||||
| 40 | 1.0 | 1.0 | 33 | 150 | 110 | 4-18 | ||||||||
| 0 | 43 | 165 | 125 | 4-18 | 64 | 120 | 6D3A | 210 | 70 | 120 | M10×1 | 5.5 | ||
| 65 | 46 | 185 | 145 | 4-18 | 80 | 120 | 6D3A | 210 | 70 | 120 | M10×1 | 8 | ||
| 80 | 46 | 200 | 160 | 8-18 | 112 | 130 | 6D8 | 240 | 183 | 183 | M10×1 | 11 | ||
| 100 | 52 | 220 | 180 | 8-18 | 90 | 145 | 6D8 | 240 | 183 | 183 | M10×1 | 12 | ||
| 125 | 56 | 250 | 210 | 8-18 | 112 | 160 | 6D20 | 480 | 203 | 200 | M10×1 | 37.5 | ||
| 150 | 56 | 285 | 240 | 8-22 | 132 | 175 | 6D20 | 480 | 203 | 200 | M10×1 | 39.5 | ||
| 200 | 60 | 340 | 295 | 8-22 | 160 | 210 | 6D40 | 480 | 215 | 200 | M10×1 | 49 | ||
| 250 | 68 | 395 | 350 | 12-22 | 206 | 235 | 6D60 | 480 | 228 | 200 | M10×1 | 68 | ||
| 300 | 78 | 445 | 400 | 12-22 | 232 | 273 | 6D90 | 578 | 305 | 265 | M10×1 | 99 | ||
| 350 | 78 | 505 | 460 | 16-22 | 263 | 310 | 6D130 | 612 | 318 | 268 | M10×1 | 119 | ||
| 400 | 102 | 565 | 515 | 20-26 | 295 | 340 | 6D160 | 685 | 370 | 310 | M12×1.5 | 182 | ||
| 450 | 114 | 615 | 565 | 20-26 | 327 | 370 | 6D300 | 1070 | 399 | 296 | M12×1.5 | 258 | ||
| 500 | 127 | 670 | 620 | 20-26 | 358 | 399 | 6D300 | 1070 | 399 | 296 | M12×1.5 | 297 | ||
| 550 | 140 | 730 | 675 | 20-30 | 384 | 430 | 6D500 | 1070 | 409 | 296 | M12×1.5 | 325 | ||
| 600 | 154 | 780 | 725 | 20-30 | 474 | 460 | 6D500 | 1070 | 409 | 296 | M12×1.5 | 399 | ||
| 700 | 165 | 895 | 840 | 24-30 | ||||||||||
| 800 | 190 | 1015 | 950 | 24-33 | ||||||||||
| 900 | 203 | 1115 | 1050 | 28-33 | ||||||||||
| 1000 | 216 | 1230 | 1160 | 28-36 | ||||||||||
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D371X(半襯)、D671J、D371J/Fs(全襯)氣動對夾襯膠蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
