Z形內螺紋柱塞閥U11 UJ11連接分非金屬密封，金屬密封兩類，此外，外螺紋連接柱塞閥其外形分為Z字形和腰鼓形兩大類，其內部結構完全相同，用途一樣，主要用在冶金、電業、化工、煉油、食品等行業。壓力為16-25kgf/cm2以內，溫度為250℃以下的水、蒸汽、油類等小口徑管道上作開啟、關閉調節流量用。

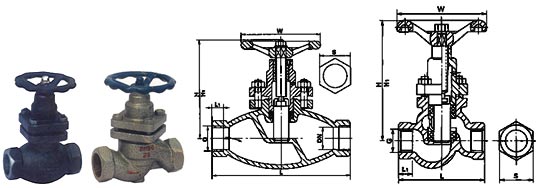

| DN(mm) 尺寸 |
UJ11-UJ11SM-15、25、40C、P、R | |||||
|---|---|---|---|---|---|---|
| 15 | 20 | 25 | 32 | 40 | 50 | |
| L | 90 | 100 | 120 | 140 | 170 | 200 |
| H | 120 | 140 | 165 | 175 | 195 | 213 |
| H1 | 148 | 175 | 205 | 215 | 246 | 268 |
| W | 80 | 100 | 120 | 140 | 160 | 180 |
| G | 1/2’’ | 3/4” | 1” | 11/4” | 11/2” | 2” |
| L1 | 14 | 16 | 18 | 20 | 22 | 24 |
| S | 32 | 36 | 46 | 55 | 65 | 80 |
| 重量（千克） | 1．5 | 2.5 | 3.5 | 5.5 | 8.5 | 12 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z形內螺紋柱塞閥U11 UJ11性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
