概述及應用規范

高溫高壓電動直流式對焊截止閥閥體的流道與主流道成一斜線，流動狀態的破壞程度比常規截止閥要小，因而通過閥門的壓力損失也相應的小了。直流式截止閥結構合理，性能優良，造型美觀，耐磨、耐高溫，抗擦傷性能好、使用壽命長等優點,主要用來接通或截?cái)喙苈分械慕橘|(zhì)。

特點

設計制造JB3595規定
結構長度按JB3595規定或按用戶要求
連接端按JB3595規定或按用戶要求
閥門檢查和試驗按JB3595規定
結構：P.B；0S＆Y

結構示意圖

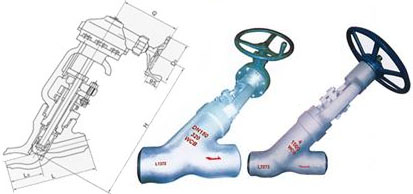

高溫高壓電動直流式對焊截止閥結構示意圖

主要零件材料

零件名稱	材料牌號
閥體	WCB	WC6	WC9
活塞	A105	WC6	WC9
閥蓋	25	12Cr1MoVA
閥桿	1Cr17Ni2	20Cr1Mo1V1A
密封環	05F	05F	柔性石墨
四開環	1Cr13	20CrMOIVIA
填料	BSP-600	BSP-600
支架	WCB	WCB
閥桿螺母	ZQAL9-4	ZQAL9-4

主要尺寸和重量

公稱通徑 DN（mm）	尺寸						重量（Kg）
公稱通徑 DN（mm）	L	D1	Do	H	Lo	L1	重量（Kg）
PN32（320） J565Y-320V型
80	390	64	120	750			121
100	480	108	185	870			212
125	533	132	218	995			312
150	610	166	245	1205			510
175	750	175	278	1565			708
200	762	200	290	1670			980
225	850	108	310	1705			1060
250	914	248	348	1870			1380
300	1041	300	430	2335			2824
P54（140） J565Y-P54140V型
80	390	64	120	750			130
100	480	108	185	870			212
125	580	132	218	995			312
150	630	166	245	1205			510
175	750	175	278	1565			708
200	771	200	290	1670			980
225	850	108	310	1705			1060
250	930	248	348	1870			1380
300	1060	300	430	2335			2824

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的高溫高壓電動直流式對焊截止閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
