柱塞式放料閥

概述

柱塞式放料閥用于框式錨式攪拌器的反應釜放料，閥門采用法蘭或?qū)雍概c設備連接并位于其底部，消除了工藝介質通常在容器出口的殘留現象。密封面采用耐沖刷、耐腐蝕材料，并進行特殊處理，使表面硬度達到HRC48～52，具有高耐磨、耐腐蝕的功能，保證了閥門的密封可靠性。該放料閥廣泛使用在化工、石油、冶金、制藥、染料、食品加工等行業。

主要零件材料

  1. 閥體
  2. 支架：ZG1Cr18N9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni2Mo2Ti、CF8(316L)、WC8
  3. 閥桿
  4. 活塞筒
  5. 缸套：1Cr18Ni9Ti、、00Cr19Ni11(304L) 1Cr18Ni2Mo2Ti 2Cr13、Cr17Ni14M02(316L)、00Cr17Ni14M02(316L)
  6. 填料：石墨
  7. 閥芯蓋：銅
  8. 填料壓蓋：WCB、1Cr18Ni9Ti、0Cr18Ni9（304）、00Cr19Ni11(304L)、 1Cr18Ni12MoTi 2Cr13、0Cr17Ni12Mo02(316L)
  9. 手輪：可鍛鑄鐵、球墨鑄鐵或鋼

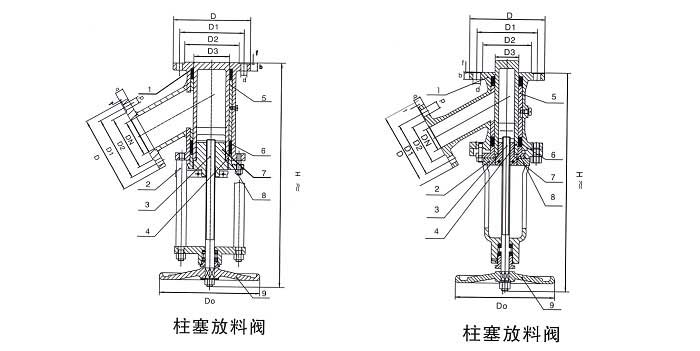

結構示意圖

柱塞式放料閥結構示意圖

主要外形尺寸（法蘭尺寸按GB9113.3PN1.6MPa）

口徑
DN(mm)		 H DO D D1 D2 D3 b f d 連接螺栓
規格數量
公稱壓力PN MPa(1.6)
25 ～286 160 115 85 65 25 16 3 14 M12×4
32 ～300 160 1401 100 76 32 18 3 18 M16×4
40 ～355 180 150 110 84 40 18 3 18 M16×4
50 ～374 180 165 125 100 50 18 3 18 M16×4
65 ～465 220 185 145 118 65 20 3 18 M16×4
80 ～480 250 200 160 132 76 20 3 18 M16×4
100 ～620 280 220 180 156 95 22 3 18 M16×4
125 ～640 300 250 210 184 125 22 3 18 M16×4
150 ～782 320 285 240 211 150 24 3 22 M20×8
200 ～960 360 340 295 266 200 24 3 22 M20×12
250 ～1027 500 405 355 319 250 26 3 26 M24×12

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的柱塞式放料閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
