概述

設計與制造：HG/T21562
結構長度：GB 12221（長系列）
法蘭連接尺寸：JB78 JB79 HG5010、ANSI B16.5、JIS2212

GL41Fs過濾器專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。
適用溫度：≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級： 1.0 1.6 2.5

襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN 閥體：PN×1.5 密封：PN×1.1

閥體：鑄鐵、碳鋼閥蓋：鑄鐵、碳鋼襯里：FEP、PCTFE
過濾網：PTFE 螺栓：碳鋼螺母：碳鋼

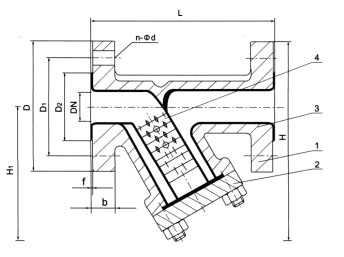

1、閥體2、閥蓋3、閥體襯里4、過濾網
GL41Fs過濾器

公稱通徑		L	D	D1	D2	b	n-Фd	f	H1	H	質量
DN	NPS	L	D	D1	D2	b	n-Фd	f	H1	H	質量
20	3/4	150	105	75	55	16	4-14	2	70	122	3.3
25	1	160	115	85	65	16	4-14	2	78	135	4.2
32	11/4	190	135	100	78	18	4-18	2	86	156	6.6
40	11/2	200	145	110	85	18	4-18	3	92	164	7.3
50	2	230	160	125	100	20	4-18	3	102	182	12
65	21/2	250	180	145	120	20	4-18	3	115	205	16
80	3	280	195	160	135	22	8-18	3	135	232	23
100	4	320	215	180	155	24	8-18	3	156	263	32
125	6	400	245	210	185	26	8-18	3	248	370	39
150	8	500	280	240	210	28	8-23	3	285	425	53
200		600	335	295	265	30	8-23	3	362	530	89

注：此表系JB78 PN1.6MPa法蘭連接尺寸標準

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的GL41Fs過濾器性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
