D971(半襯)、D971Fs(全襯)電動對夾襯氟塑料蝶閥

概述

設計與制造：GB12238
結構長度：GB12221
法蘭連接尺寸：GB4216、JB78、JB79

用途

D971(半襯)、D971Fs(全襯)電動對夾襯氟塑料蝶閥專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。
具有強度高、耐腐蝕性能好的特點。
適用溫度：≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級：0.6、1.0、1.6

測試

襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1

材料

上閥體：鑄鐵、碳鋼、不銹鋼下閥體：鑄鐵、碳鋼、不銹鋼蝶板：不銹鋼、碳鋼完全包覆氟塑料
蝶板軸：不銹鋼閥座：PTFE、PCTFE、FEP、PFA 彈性條（墊）：Si
O型圈：Viton 氣動裝置：組合件

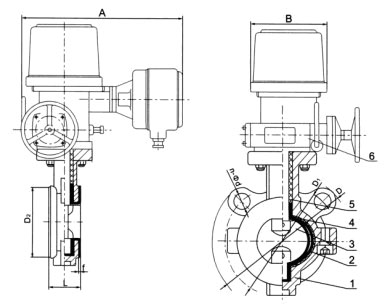

部件列表：

1、閥體2、蝶圈3、蝶板4、四氟圈5、電動裝置
D971(半襯)、D971Fs(全襯)電動對夾襯氟塑料蝶閥

公稱通徑		L mm	D mm	D1 mm	D2 mm	n-Фd mm	f mm	A mm	B mm
DN	NPS	L mm	1.0	1.0	1.0	1.0	f mm	A mm	B mm
40	11/2	43	150	110	88	4-18	3	162	187
50	2	43	165	125	93	4-18	3	162	187
65	21/2	46	185	145	106	4-18	3	162	187
80	3	46	200	160	123	4-18	3	162	187
100	4	52	220	180	150	8-18	3	162	187
125	5	56	250	210	172	8-18	3	162	187
150	6	56	285	240	198	8-23	3	409	513
200	8	60	340	295	252	8-23	3	409	513
250	10	68	395	350	320	12-23	3	409	513
300	12	78	445	400	368	12-23	4	409	513
350	14	78	505	460	428	16-23	4	409	513
400	16	102	565	515	482	16-25	4	409	513
450	18	114	620	565	532	20-25	4	409	513
500	20	127	670	620	585	20-25	4	409	513
600	24	154	780	725	685	20-30	5	409	513
700	28	165	895				5	409	513
800	32	190	1010				5	409	563
900	36	203	1110				5	409	563
1000	40	216	1220				5	409	563
1200	48	254	1450				5	409	563

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D971(半襯)、D971Fs(全襯)電動對夾襯氟塑料蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
